Boks kulvert, ett produkt det går mer og mer av hos Østraadt Rør Gruppen
Østraadt Rør AS hadde i mange år sett at dimensjonene på rør økte, og at det gikk mer og mer av store dimensjoner. Utfordringene ble større når overdekningen ble lav, og store rør ikke kunne brukes, og at en i stedet måtte gå i bredden. Etter mange besøk ved forskjellige fabrikker utenlands, gikk vi til anskaffelse av en modul form som kunne lage over 250 forskjellige boks kulvert størrelser, med 200, 250 og 300mm tykke vegger og tak. Dette kommer godt med når en trenger mer styrke ved større leggedybde eller det er andre årsaker for økt styrke i kulverten.
Boks kulvert har mange fordeler sammenlignet med tradisjonelle rør:
- Steder der avløpet har begrenset utløpsterskel kan en boks kulvert med en bred terskel og lav byggehøyde være en alternativ løsning til rør.
- Boks kulvert er godt egnet som undergang for dyr.
- Boks kulvert kan brukes som større kabelkanaler, ventilasjonskanaler, fjernvarme, varmt vann, oljekanal og nød/rømningsvei.
- Den kan monteres slik at den vil få mindre innvirkning på nedstrøms-/utstrømshastighet på vannet sammenlignet med bruk av rør.
- Kulverten har fordeler hvor det er liten plass i grøften eller fjellgrøft.

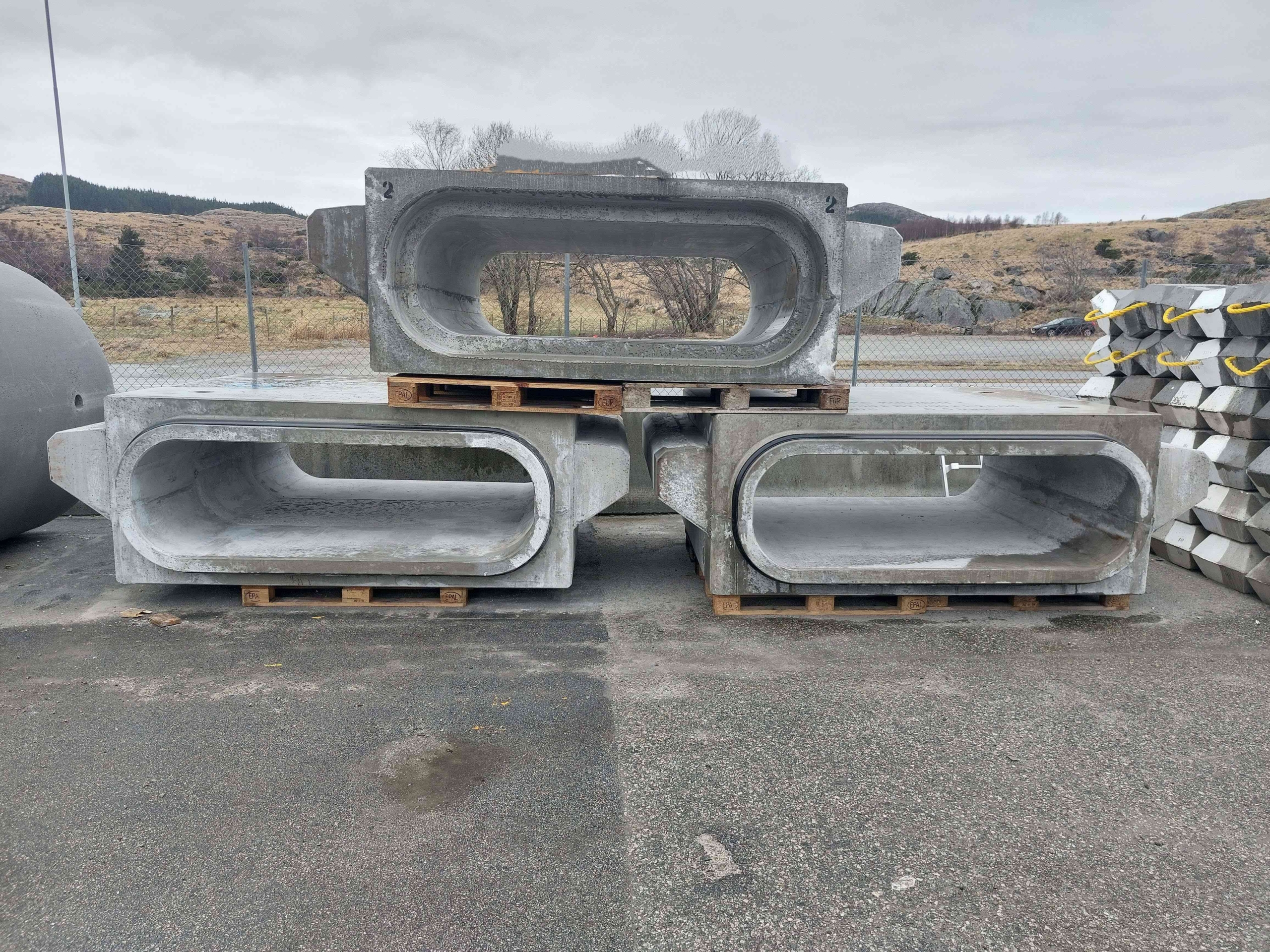

Boks kulvert kan i dag leveres i mer enn 300 forskjellige varianter, med høyde fra 500-3000mm og bredde fra 500-4000mm.

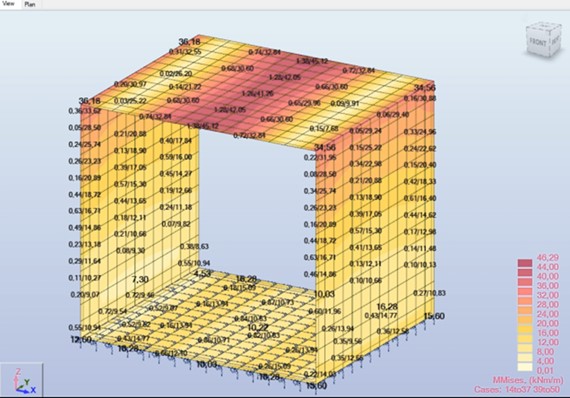

De største påkjenningen på en boks kulvert er gulv, tak og i hjørner. Stresstester på kulvert viser viktigheten av ekstra styrke på disse stedene.
I 2017/18 ankom formutstyret og vi laget den minste kulverten vi da kunne lage, 1×1.5m.
Tester verifiserte at de holdt de samme tetthetskravene som standard betongrør og kummer.
19.april 2018 kom den først kulverten ut av forma.
Den ble selvfølgelig testet på styrke og tetthet for å forsikre at skjøtene var tette. Det er viktig å legge til at dette er en VA-kulverte, og blir den lagt og montert riktig, holder den tett slik som betongrør gjør.
Den må ikke sammenliknes med element kulvert som ikke er tett. Det er 2 forskjellige produkter.
Det har vært prosjekter hvor det har vært ønsket tette kulverter, men BH har fått levert element kulverter som naturligvis ikke er tette.
Legges vår VA-kulvert riktig, holder den samme tetthetskrav som standard betong rør eller kummer.
Her fra første tetthetsprøving med vann 25 mai 2018
5m vannsøyle, og nødvendig med motvekter på terss for at det ikke skulle presses opp.
På bilde over er det en liten vannlekkasje som vises øverst på tersen. Dette kommer fra skjøten mellom plast rørene svart/rødt rør. Skjøtene på kulvert holdt tett.
Se film fra testen.
Det er viktig å påpeke at boks kulvert er ett supplement til rør og ikke en erstatning. Bruksområdet er stort og erstatter ofte rør hvor en har mye vann som skal igjennom, med lav utløpsterskel, og derfor nødvendig å gå i bredden. For å få styrke i kulvert må vi kompensere med mer armering, samt at veggtykkelsen kan økes. Den laveste kulverten vi kan lage er 500mm høy men alt under 1000mm er spesiallaget. Dette gjenspeiler seg i leveringstid.
Vi kan i dag lage opp til 300 forskjellige størrelser med vår modulform.
Her er en på 0.6x2m med opplegg for overgangsplater for en kryssende 450mm VL
Påkobling på eksisterende Ø1600 rør med avvinkling.
Påkoblinger til rør kan enkelt løses ved å lage kum med avvinklinger.
Vi lager også tilpasninger med de avviklingene som ønskes. Anbefaler imidlertid mest mulig rette strekk.
Større spesial kum med tilkobling fra 0.6x2m og 1x3m kulvert til Ø2000 utløp med nedstigning.
Vi lager også spesial kummer med forskjellige løp. Over er som nevnt kulvert med 3 forskjellige dimensjoner. Dette er en av de største overvanns-kummene som Østraadt Rør har laget, og veide 32 tonn. Vi måtte ha hjelp av mobilkran for å få den på bilen, og transportert til Grannes (i Stavanger), hvor entreprenør Risa monterte den på IVAR sitt prosjekt.
Noen ord fra prosjekterings og byggeledere Håkon Roger Galde i COWI om prosjektet til IVAR som vi leverte VA boks kulvert til: «Ny hovedvannledning Vest»
«I forbindelse med fremføring av Ny Hovedvannledning Vest, DN1200 mm GRP, via Madlaveien og Grannesbakken var prosjektet nødt til å legge om og flytte store kommunale ledningsanlegg for Sola kommune.
Spesielt en kommunal Ø1600 mm overvannsledning, som var etablert med lite overdekning, var en utfordring å løse i prosjekteringsfasen.
Løsningen på utfordringen var å benytte rektangulære kulvertelementer, slik at hovedvannledningen kunne krysse over, samtidig som at kapasiteten for overvannssystemet minst var tilsvarende som for eksisterende løsning.
Det ble derfor prosjektert inn en løsning med Ø3000 mm (bredde) x Ø1000 mm (høyde) i krysningspunkt for hovedvannledning.
Takket være det fleksible formutstyret til Østraadt Rør lot denne kulvertløsning enkelt produseres.
De kanskje største utfordringene var kumkonstruksjoner tilknyttet kulvertelementer. Her modellerte COWI opp forslag til løsninger, som ivaretar form og funksjon, samtidig som god hydraulikk ivaretas.
Østraadt Rør utarbeidet produksjonstegninger med bakgrunn i tegninger og modeller fra COWI. Det har vært en tett og god kommunikasjon mellom produsent, prosjekterende og byggherren gjennom hele prosessen.
Samtlige kumkonstruksjoner har blitt kontrollert på fabrikk av prosjekterende og byggherren, Sammen med flinke fagfolk hos Østraadt Rør har støping av de hydrauliske løsningene i bunnseksjonene blitt løst i fellesskap.
Vil også berømme Østraadt Rør for evnen til å produsere kulvertelementer med Ø600 mm (høyde) og Ø2000 mm (bredde), som var helt nødvendig for å løse alle kryssinger av infrastruktur.
Denne dimensjonen er nok Østraadt Rør en av få betongvareprodusenter i Europa som kan produsere. Vil også berømme utførende, Risa, for godt samspill og samarbeid i fasen med montasje på anlegget.
Det har vært avholdt jevnlige prosjektmøter mellom Risa, Østraadt Rør, COWI og IVAR, med tilhørende befaringer på anlegget, for å sikre så god kontroll som mulig i utførelsesfasen.»
3D modellen som viser GRP VL i blått.
Se 3d modellene av anlegget, trykk linkene.
